在线折射仪检测探头-实用新型专利

专利名称

折射仪检测探头

专利类型

实用新型专利

相关产品

专利详情

本实用新型提出一种折射仪检测探头，包括棱镜基座、棱镜、透镜支架、透镜、散热光导管和光纤。散热光导管固定连接在棱镜基座上方。棱镜基座中心设有安装槽，透镜支架插入安装槽内。透镜支架设有相互连通的透镜槽和棱镜槽，透镜和棱镜分别安装在透镜槽内。棱镜基座下端设有检测端口。透镜支架还设有与棱镜槽连通的光纤孔，光纤置于该光纤孔内。光导管外表面设有多个散热翅片。

本实用新型采用光纤引导外部光源，使其与高温液体环境隔离，保证光源稳定工作，提高检测精度。此外，导光管内设有散热片，增强散热性能，防止热量传导至折射仪，确保折射仪可靠运行。

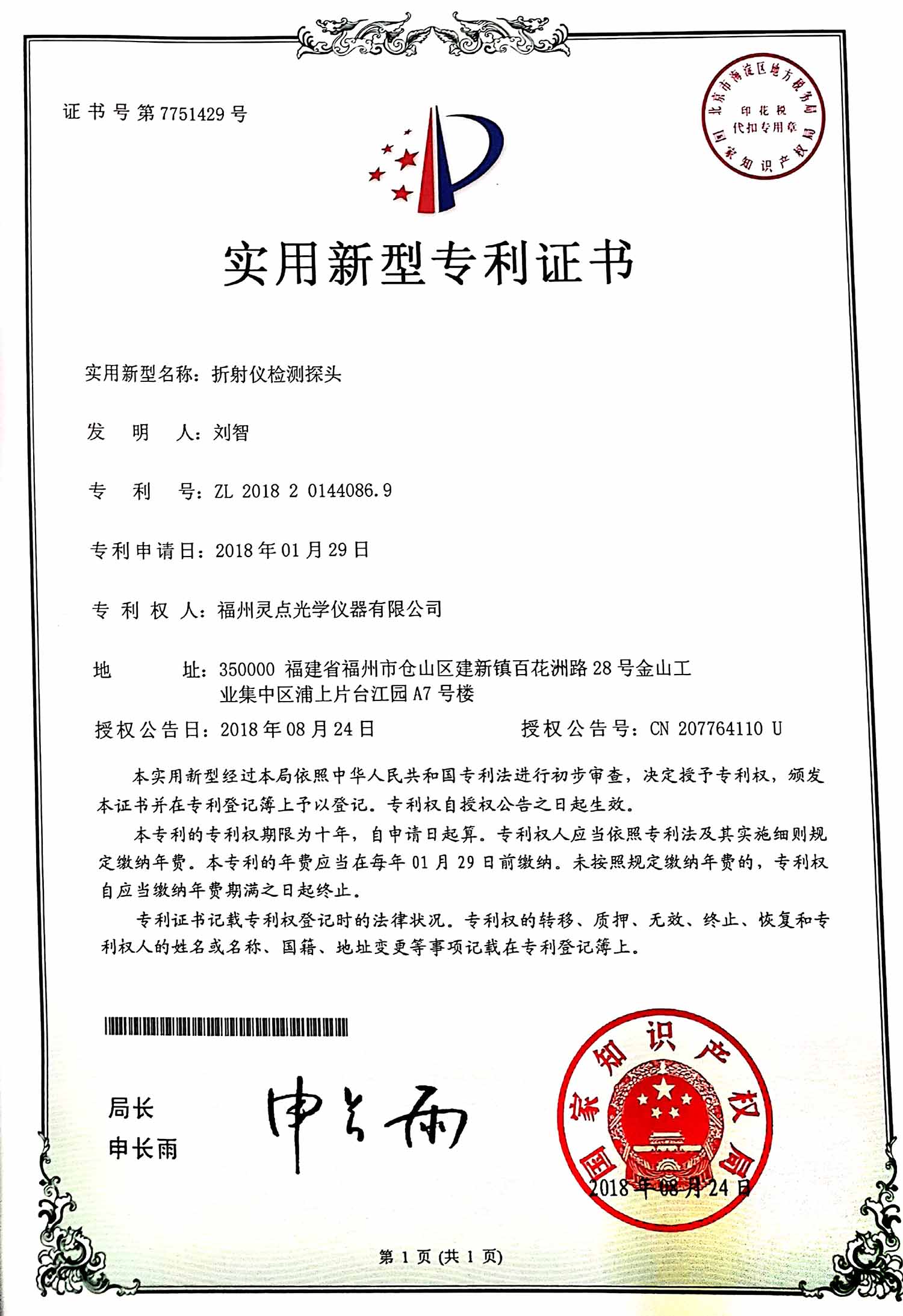

证书
